二片式鍛鋼球閥 Q41Y-150LB產品分類：鍛鋼球閥產品簡介：二片式鍛鋼球閥材料是鍛造出來的，材質的密度比鑄造的密度要大很多，特別適合高壓球閥的制造加工高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。 |
產品詳情
二片式鍛鋼球閥的詳細說明：
二片式鍛鋼球閥材料是鍛造出來的，材質的密度比鑄造的密度要大很多，特別適合高壓球閥的制造加工高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的用。
|
鍛鋼球閥型號：Q41Y-150LB |
鍛鋼球閥閥口徑：1/2“-4” |
鍛鋼球閥公稱壓力：150LB |
|
鍛鋼球閥連接方式：法蘭連接 |
鍛鋼球閥操作方式：手動 |
鍛鋼球閥主要功能：起開關作用 |
|
鍛鋼球閥使用介質：水.油品.蒸汽 |
鍛鋼球閥材質：A105鍛鋼 |
鍛鋼球閥使用標準：美標 |
注：型號代表意義
Q代表球閥 4代表法蘭連接 1代表浮動式 Y代表NI60/STL

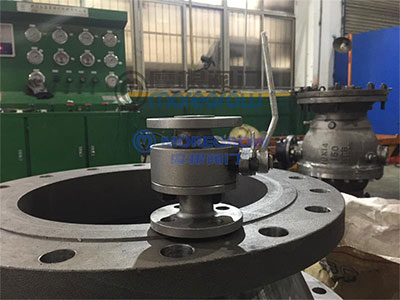

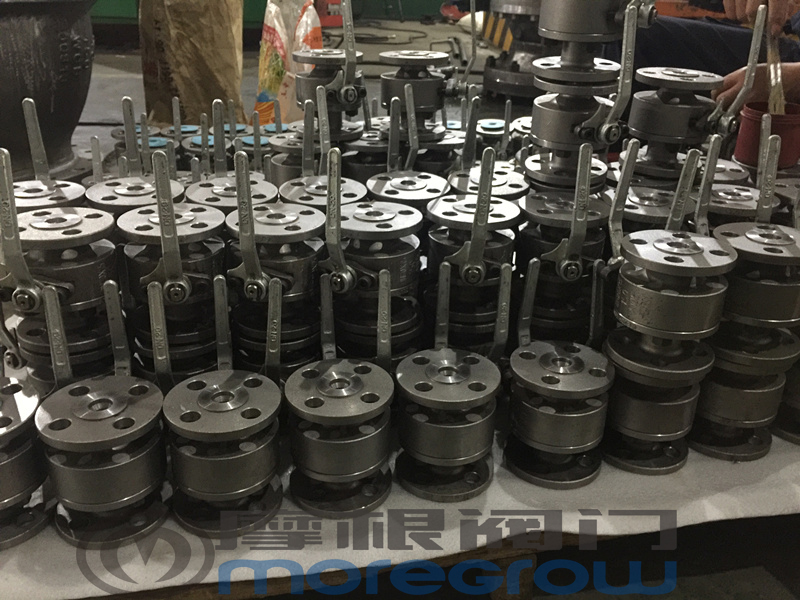

浙江摩根閥門有限公司現場二片式鍛鋼硬密封球閥圖片

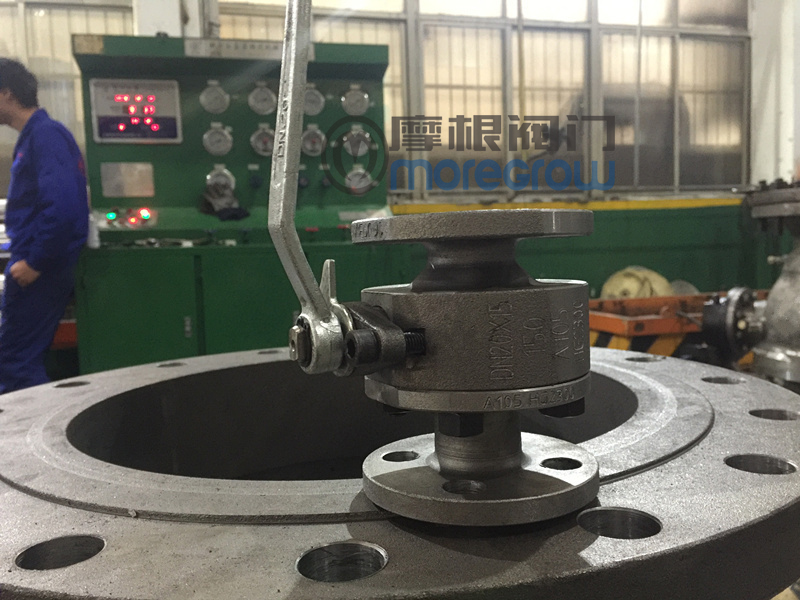

Q41Y鍛鋼硬密封球閥浙江摩根閥門有限公司制造，型號Q41Y-150LB 1"*1-3/4 閥體采用A105鍛鋼,內件材質：球體A105+STL。
二片式鍛鋼球閥的特點：
標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；
高壓鍛鋼球閥利用自帶的排放閥，閥體中腔可向外排放；
樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；
閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。
具有性能優異，可靠性高，用途廣泛，價格合理等優點。
二片式鍛鋼球閥的概述：
二片式鍛鋼球閥，將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，高壓鍛鋼球閥在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能。
二片式鍛鋼球閥型號說明：Q41F-16/420C Q41N-16C/420C Q41H-16/420C Q41Y-16/420C
二片式鍛鋼球閥的主要適用范圍：
二片式鍛鋼球閥適用于：化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二片式鍛鋼球閥的性能參數：
a、工作壓力：1.0Mpa-42.0Mpa。
b、工作溫度：-46+550℃。
c、驅動方式：手動、蝸輪、氣動、電動等。
d、連接方式：法蘭、焊接、對焊、承插焊、等。
e、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
f、閥體材質：鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼304，304L，316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
二片式鍛鋼球閥設計標準：
設計和制造標準按照: GB12237—1989通用閥門法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門壓力試驗
二片式鍛鋼球閥設計標準：
設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；
