產品詳情

鍛不銹鋼美標球閥的詳細說明：

A、開啟過程

1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

注：型號代表意義

Q代表球閥 3代表蝸輪 4代表法蘭連接 7代表固定式 F代表密封四氟RPTFE

1、鍛不銹鋼美標球閥設計參數如下：

l 公稱壓力：300Lb；

l 公稱通徑： 8”全通徑；

l 主體材料：F304鍛不銹鋼；

l 內件材料： F304鍛不銹鋼+四氟；

l 連接形式：法蘭；

l 結構長度：美標法蘭也可以按照客戶要求；

l 泄漏等級：零泄漏；

l 設計標準： ASME B16.34，API6D等

l 適用溫度：常溫。

2、鍛不銹鋼美標球閥設計標準

設計規范：設計和制造按ASME B16.34；

閥門結構長度按ASME B16.10；

法蘭尺寸按ASME B16.5。

參考標準：

API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》；

API 598-2009《閥門的檢查我和試驗》 ；

ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》；

API Q1-2007《質量綱要規范》；

NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》；

API 607 《閥門火燒試驗》等。

3、鍛不銹鋼美標球閥材料的選擇

根據氫氣特性，閥門主要部件材料選擇如下：

閥體、側蓋、：F304段不銹鋼；

球體：F304不銹鋼；

閥座：F304鍛不銹鋼+四氟；

閥桿：F304（可以根據不同的條件選定材料）；

彈簧：304不銹鋼；

緊固件：B7+2H；

中法蘭密封材料：石墨+O型圈（氟橡膠）。

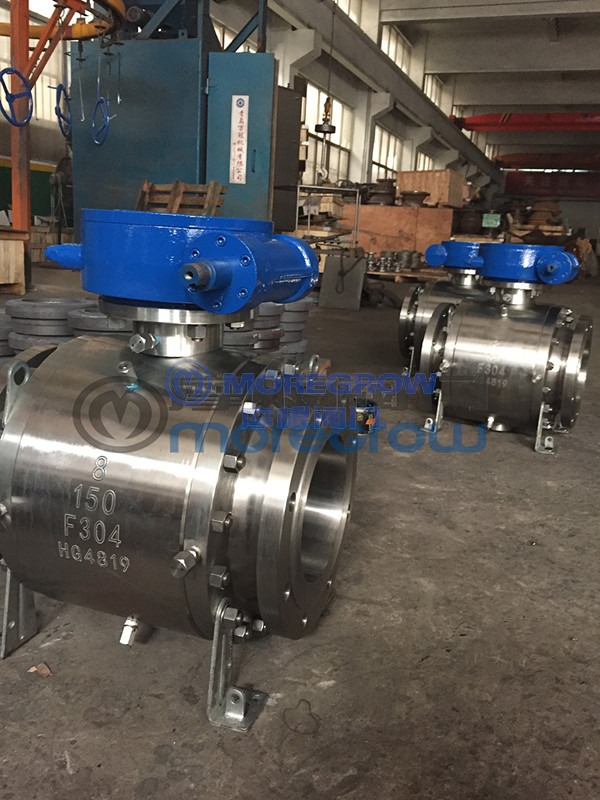

                       準備進行打壓                                球閥裝配中

鍛不銹鋼美標球閥產品的采購須知：

鍛不銹鋼美標球閥商品已標的價格表是臨時價格，具體價格已具體參數議價，根據材質及口徑尺寸壓力大小而定，具體價格您可以聯系我們，以實時報價為準。

產品名稱與鍛不銹鋼美標球閥的型號；鍛不銹鋼美標球閥的操作方式（有手動渦輪傳動氣動電動等）；鍛不銹鋼美標球閥的密封面材質和硬度； 鍛不銹鋼美標球閥的閥體材質； 鍛不銹鋼美標球閥的壓力；鍛不銹鋼美標球閥的使用介質（名稱、粘度、顆粒腐蝕性、毒性；我們可以根據您提供的圖紙定做生產；也可以按我公司提供的圖紙生產。鍛不銹鋼美標球閥產品包裝人性化亦可按您的要求辦理。

若已經由設計單位選定摩根的鍛不銹鋼美標球閥型號，請按鍛不銹鋼美標球閥型號直接向我司銷售部訂購。

當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的摩根公司專家為您審核把關。
